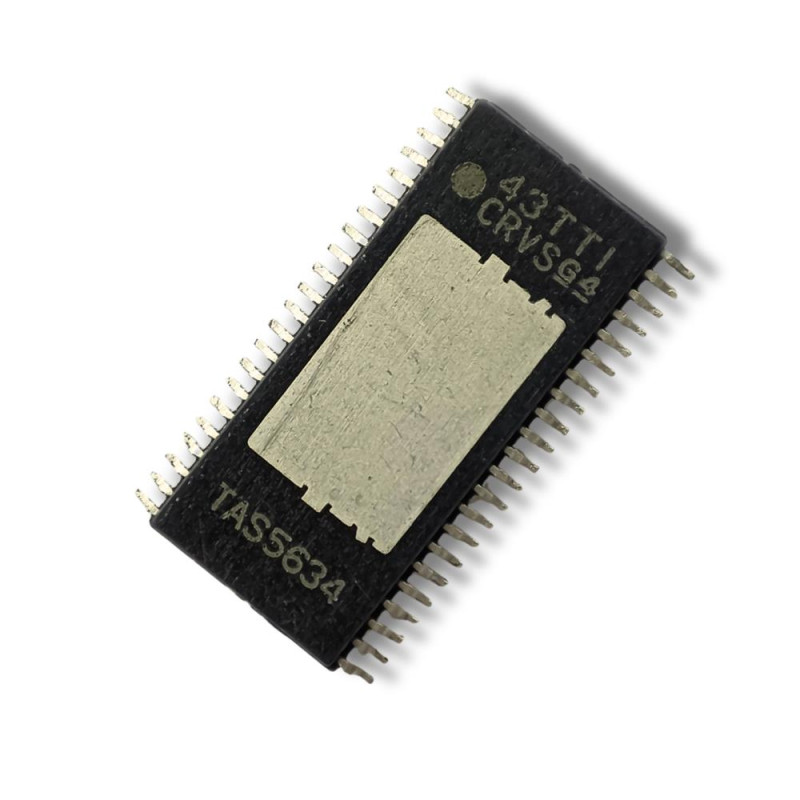

TAS5634 AMPLIFICADOR 300W ESTEREO/600W MONO 58V PWM

El TAS5634 es un potente circuito integrado amplificador de Clase D con entrada PWM, ideal para sistemas de audio de alto rendimiento. Ofrece hasta 600W de salida en configuración mono PBTL o 2x300W en estéreo BTL, soportando cargas desde 3Ω a 8Ω con una alimentación de hasta 58V.

Este CI cuenta con retroalimentación de lazo cerrado para garantizar ganancia de tensión constante, una excelente relación señal/ruido (105 dB) y baja distorsión armónica (0.025% THD). Sus MOSFET integrados y esquema avanzado de control de puerta aseguran eficiencia de hasta 91% y reducen la necesidad de disipación térmica.

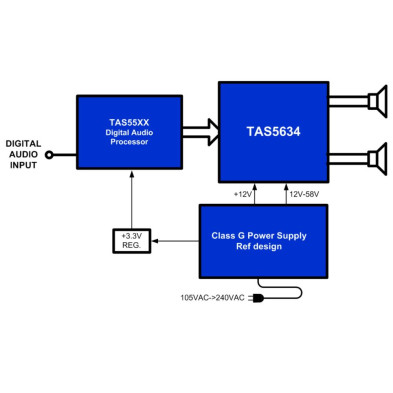

Compatible con moduladores de audio digital como TAS5548 y TAS5558, este componente es ideal para proyectos exigentes en sonido profesional, amplificadores caseros, barras de sonido, sistemas de cine y más. Su encapsulado HTSSOP de 44 pines facilita el montaje en PCB de alto rendimiento.

CARACTERISTICAS:

Amplificador Clase D con entrada PWM

Hasta 600W (mono PBTL) o 2x300W (estéreo BTL)

Retroalimentación de lazo cerrado

Alta eficiencia (91%)

Excelente calidad de sonido: 105 dB SNR

Protección contra sobrecorriente, sobretemperatura, cortocircuito y DC

Compatible con moduladores I²S de TI

Encapsulado compacto HTSSOP de 44 pines

ESPECIFICACIONES TECNICAS:

Tipo: Circuito integrado amplificador Clase D

Entrada de audio: PWM

Voltaje de alimentación: 12V a 58V

Canales: 2 (BTL) / 1 (PBTL)

Impedancia de carga mínima: 3Ω

Potencia máxima:

600W @ 3Ω (PBTL, 10% THD)

300W @ 6Ω (BTL, 10% THD)

230W @ 8Ω (BTL, 10% THD)

Potencia @ 1% THD:

465W @ 3Ω

240W @ 6Ω

180W @ 8Ω

SNR: 105 dB (ponderado A)

THD: 0.025% @ 1W / 6Ω

PSRR: 70 dB

Corriente en reposo (Iq típica): 29.5 mA

Rango de temperatura: 0°C a 70°C

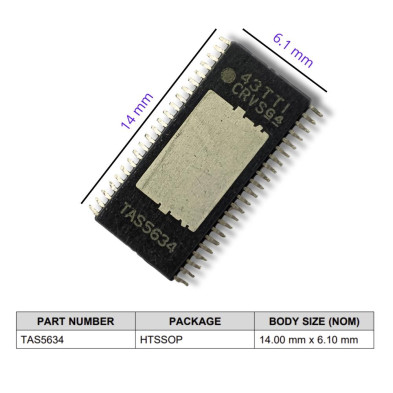

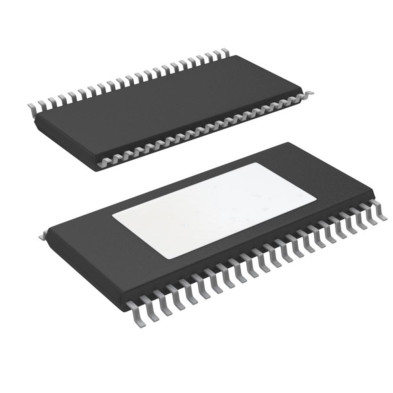

Encapsulado: HTSSOP de 44 pines con almohadilla térmica superior

Referencia de producto:

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
