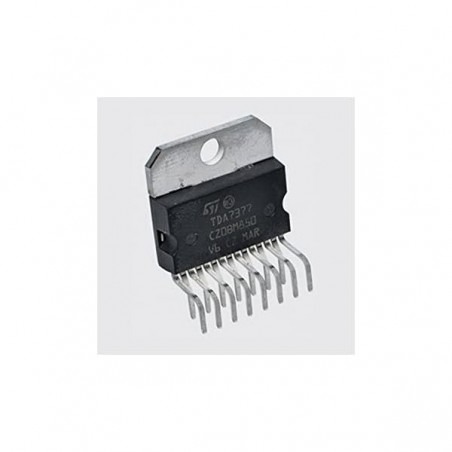

TDA7377 AMPLIFICADOR DE POTENCIA DUAL / CUÁDRUPLE 2X30W

El TDA7377 es un amplificador capaz de funcionar en DUAL PUENTE o QUAD configuración de UN SOLO FINAL.

La exclusiva estructura totalmente complementaria de la etapa de salida y la ganancia internamente fija garantizan los rendimientos de potencia más altos posibles con recuento de componentes extremadamente reducido. los

El detector de clip incorporado simplifica la compresión de ganancia operación. El diagnóstico de fallas lo hace posible para detectar errores durante el montaje del equipo de radio del automóvil y cableado en el auto.

ESPECIFICACIONES TECNICAS:

1. Voltaje de suministro operativo: Vop = 18 V

2. Voltaje de suministro de CC: Vs = 28 V

3. Voltaje de suministro máximo (para t = 50ms): Vpeak = 50 V

4. Corriente de pico de salida (no repetitiva t = 100 µs): Io = 4.5 A

5. Corriente pico de salida (f> 10Hz repetitiva): Io = 3.5 A

6. Disipación de potencia (Tcase = 85 ° C): Ptot = 36 W

Referencia de producto: TDA7377
